Parti dal tuo tetto.
Il catalogo 2026 è organizzato per tipologia di copertura. Ogni sistema raccoglie elementi base, elementi di collegamento ed elementi di fissaggio del pannello, con codici, render e disegni.

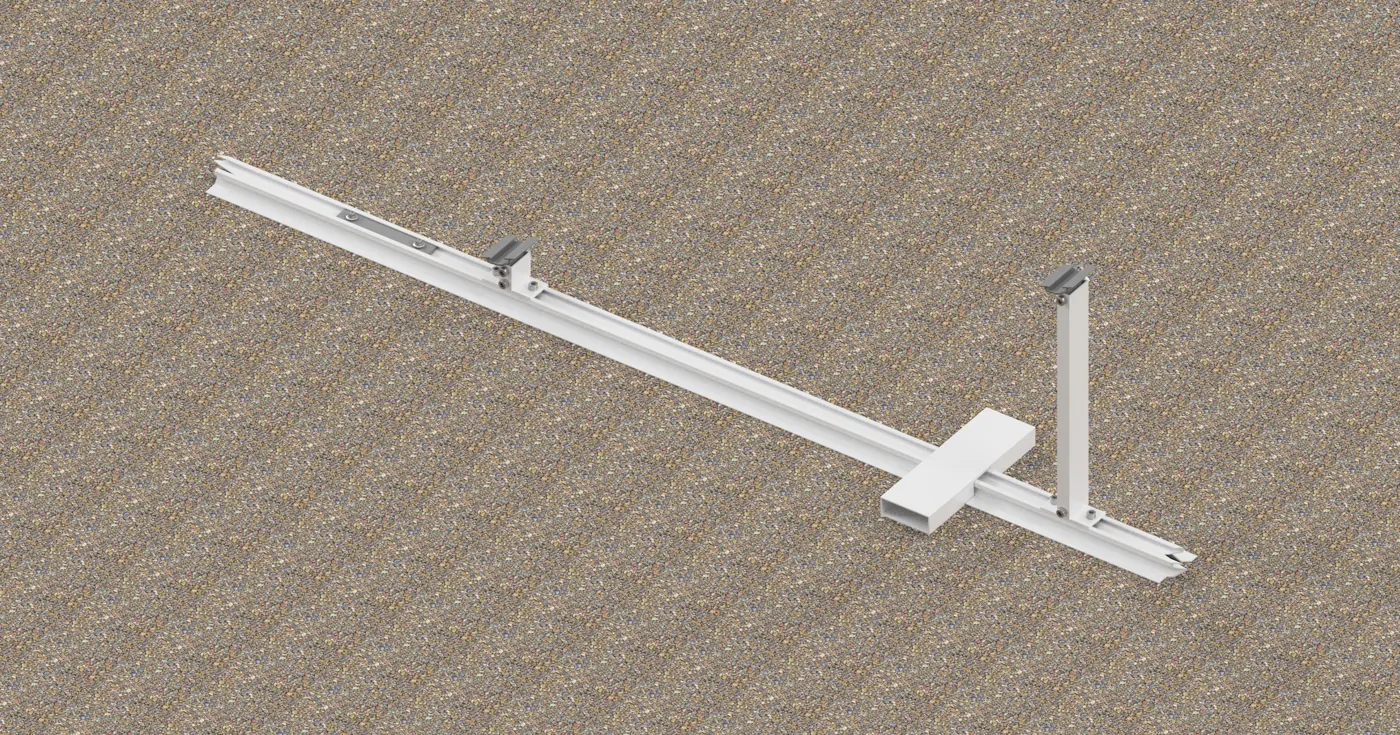

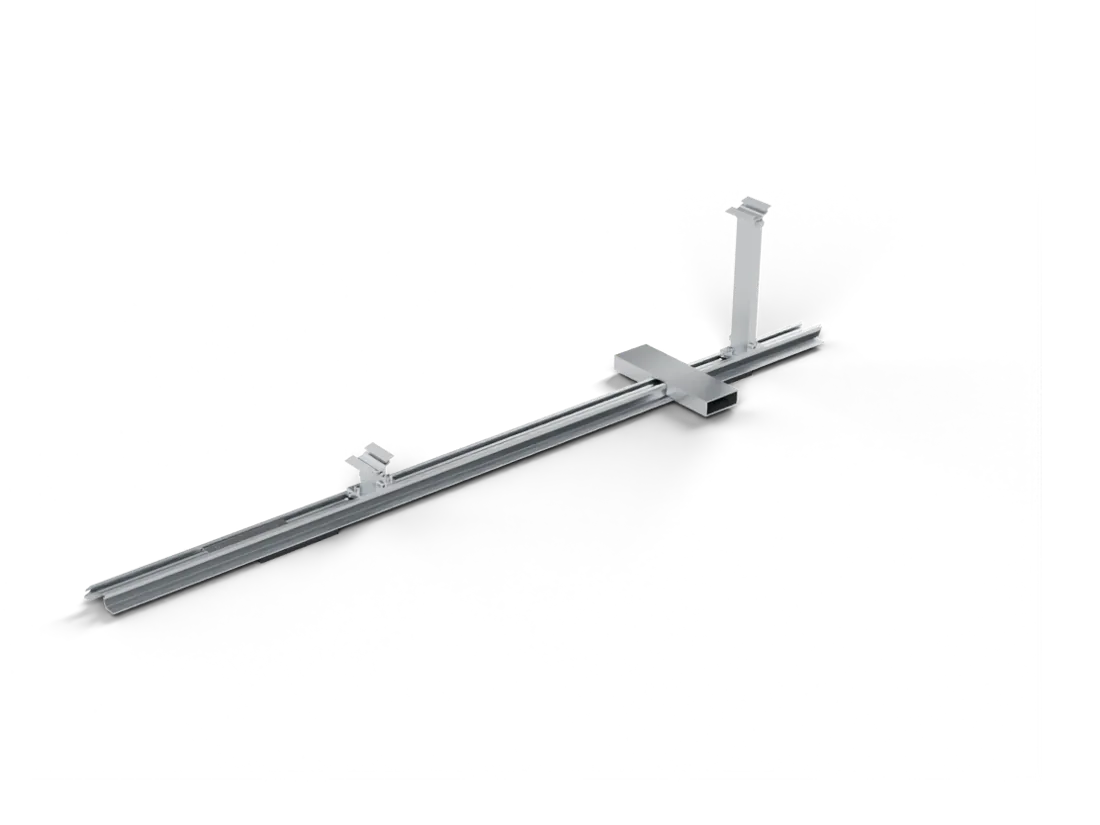

Sistema Tower New
Da 0° a 20° per pannelli da 960 a 1134 mm, orientamento Est-Ovest oppure Sud. Per adattarlo a un pannello diverso basta cambiare una sola parte.
| Incl. | TW 992–1002 | TW 1134–1205 |
|---|---|---|
| 0° | CA/CP MM_SPF0773MF | — |
| 5° | MM_SPF0787MF | MM_SPF0785MF |
| 10° | MM_SPF0783MF | MM_SPF0781MF |
| 15°std | MM_SPF0779MF | MM_SPF0777MF |
| 20° | MM_SPF0775MF | MM_SPF0762MF |
Progettato da chi lavora l'alluminio da oltre vent'anni.
Cambi una parte, non il sistema.
Con Tower New per adattare la struttura alle dimensioni dei pannelli basta sostituire un solo componente. I pezzi avanzati a fine cantiere si riutilizzano nell'impianto successivo.
Il pannello appoggia dove vuole il produttore.
Le superfici di appoggio oscillano e seguono le posizioni richieste dai produttori dei moduli, mantenendo il parallelismo con la cornice del pannello.
Una colonna, due fori.
La colonna è un tubolare commerciale con soli due fori: se serve una modifica in cantiere, si fa in pochi minuti.

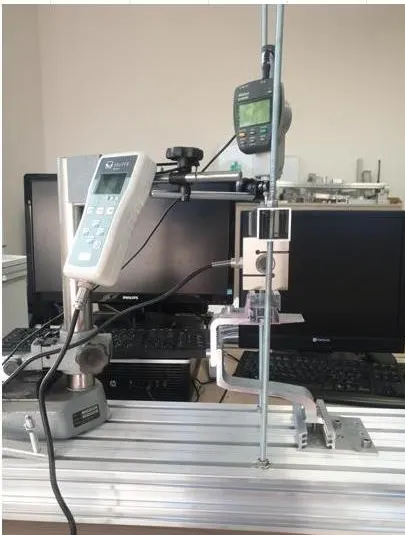

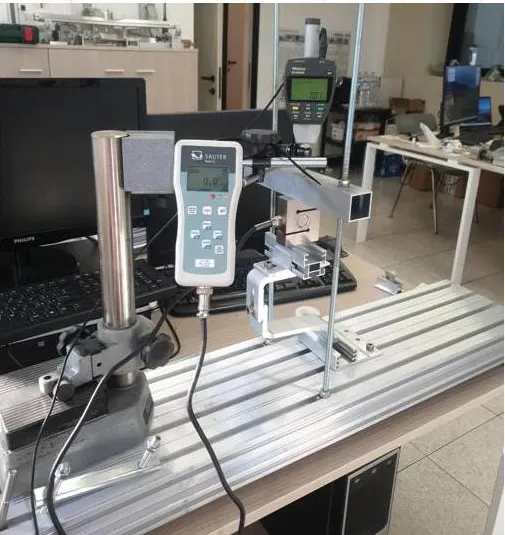

Testati al banco, non solo calcolati.
End clamp provato a 940 kgf restando in campo elastico: oltre 2,5 volte il carico puntuale di un pannello 1304×2500 mm a 4000 Pa. Hook MM_SPF0076MF 120 kgf, supporto angolare MM_SPF0588MF 170 kgf per punto.
Profili estrusi in 6063 T66, lavorati da noi.
Profili in verghe fino a 6400 mm, tolleranze EN 755-9 e lavorazioni UNI EN ISO 22768-mK. Lunghezze diverse su richiesta per lotti minimi.
Il catalogo,
pezzo per pezzo.
Hook, rail, morsetti, profili in verghe, giunzioni, triangoli e accessori. Ogni codice con render, disegno quotato e scheda tecnica scaricabile.

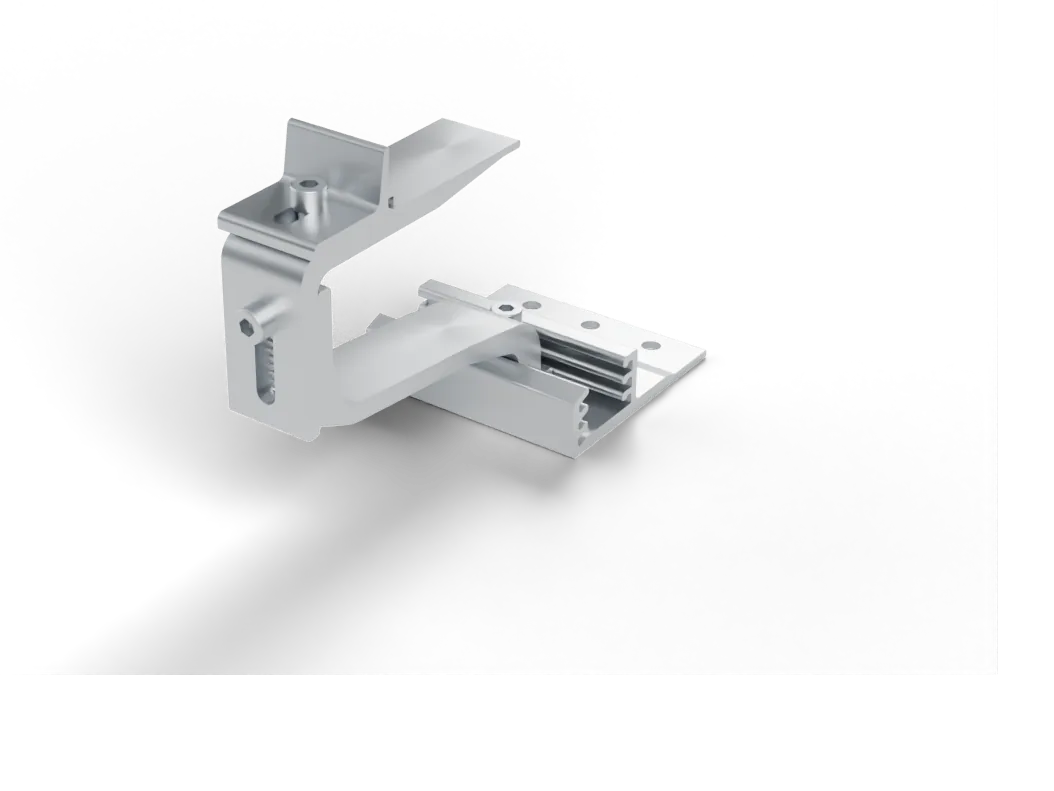

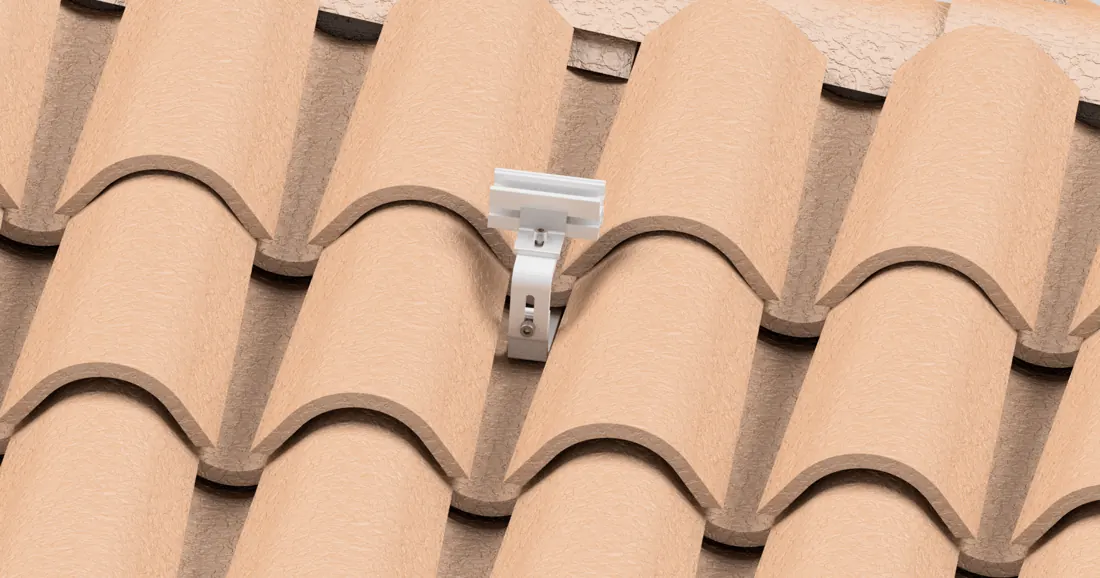

Sfoglia tutti i codici →Hook standard

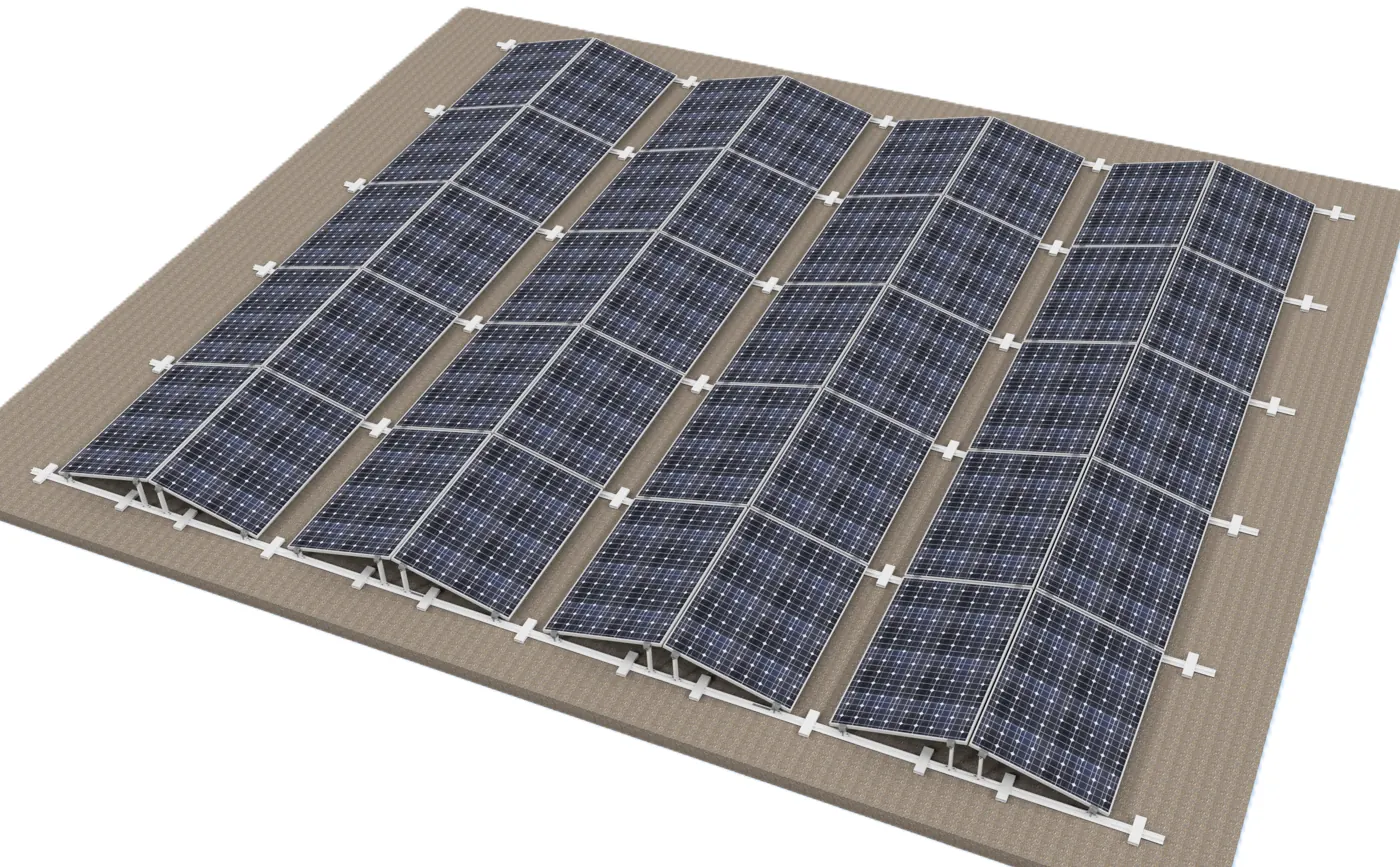

Tower New, campo Sud

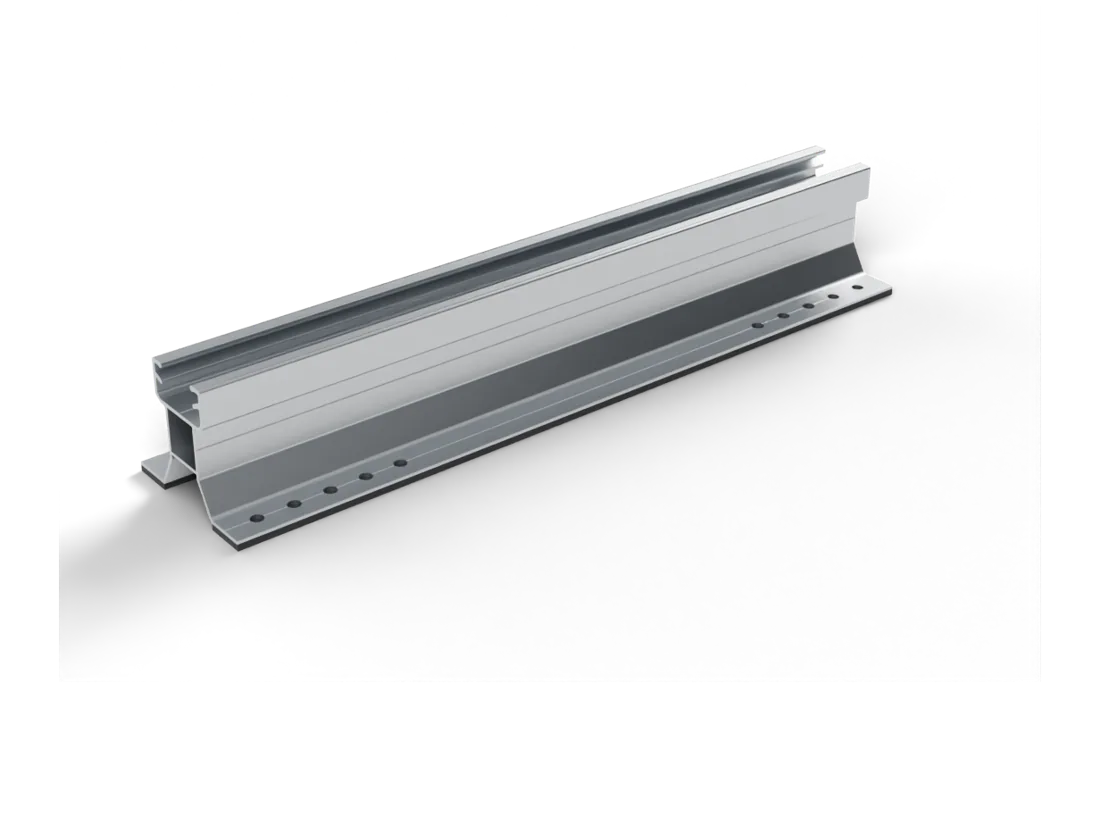

Mini rail H60 in verga
Triangolo 5°, PV fino a 1134 mm

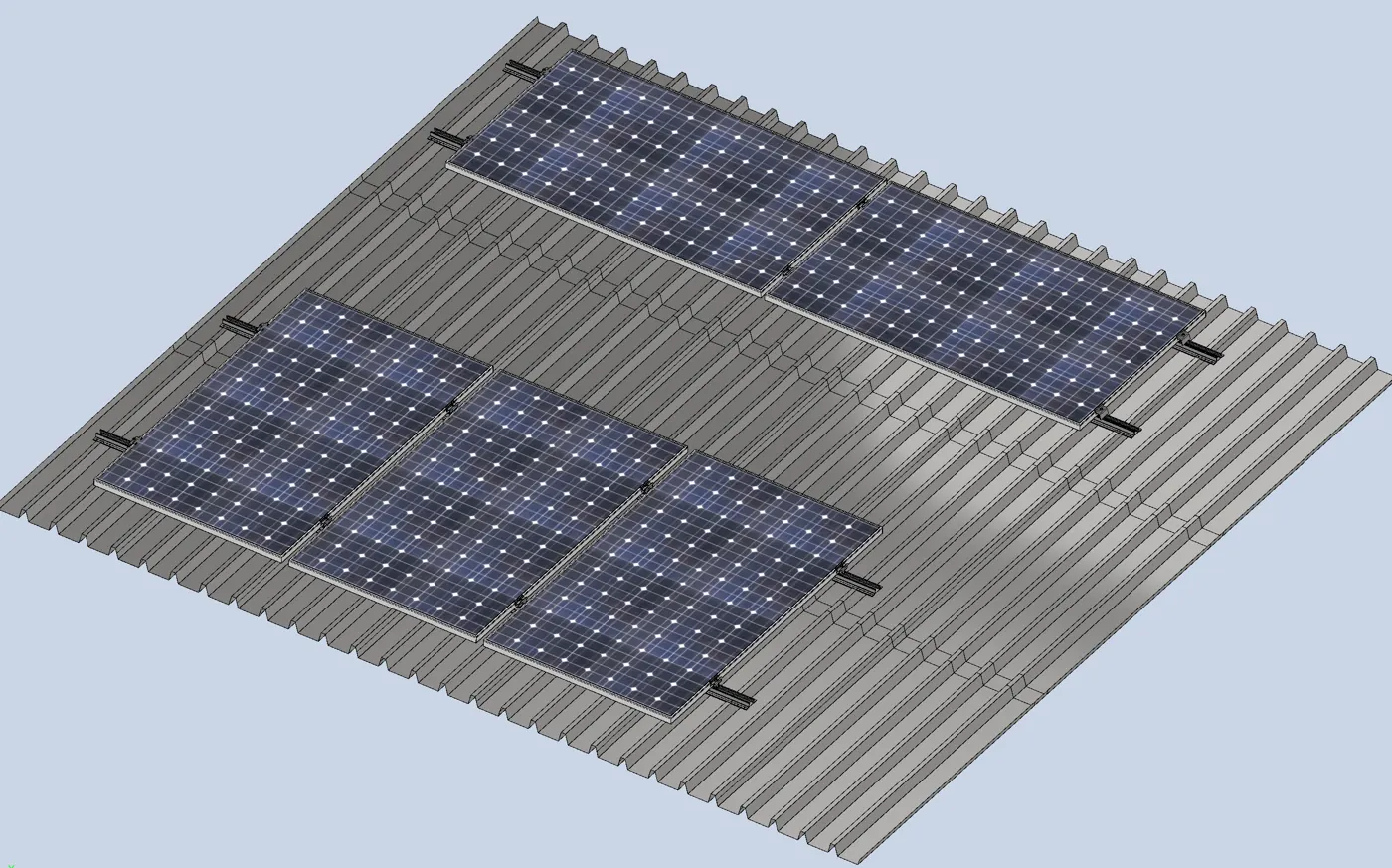

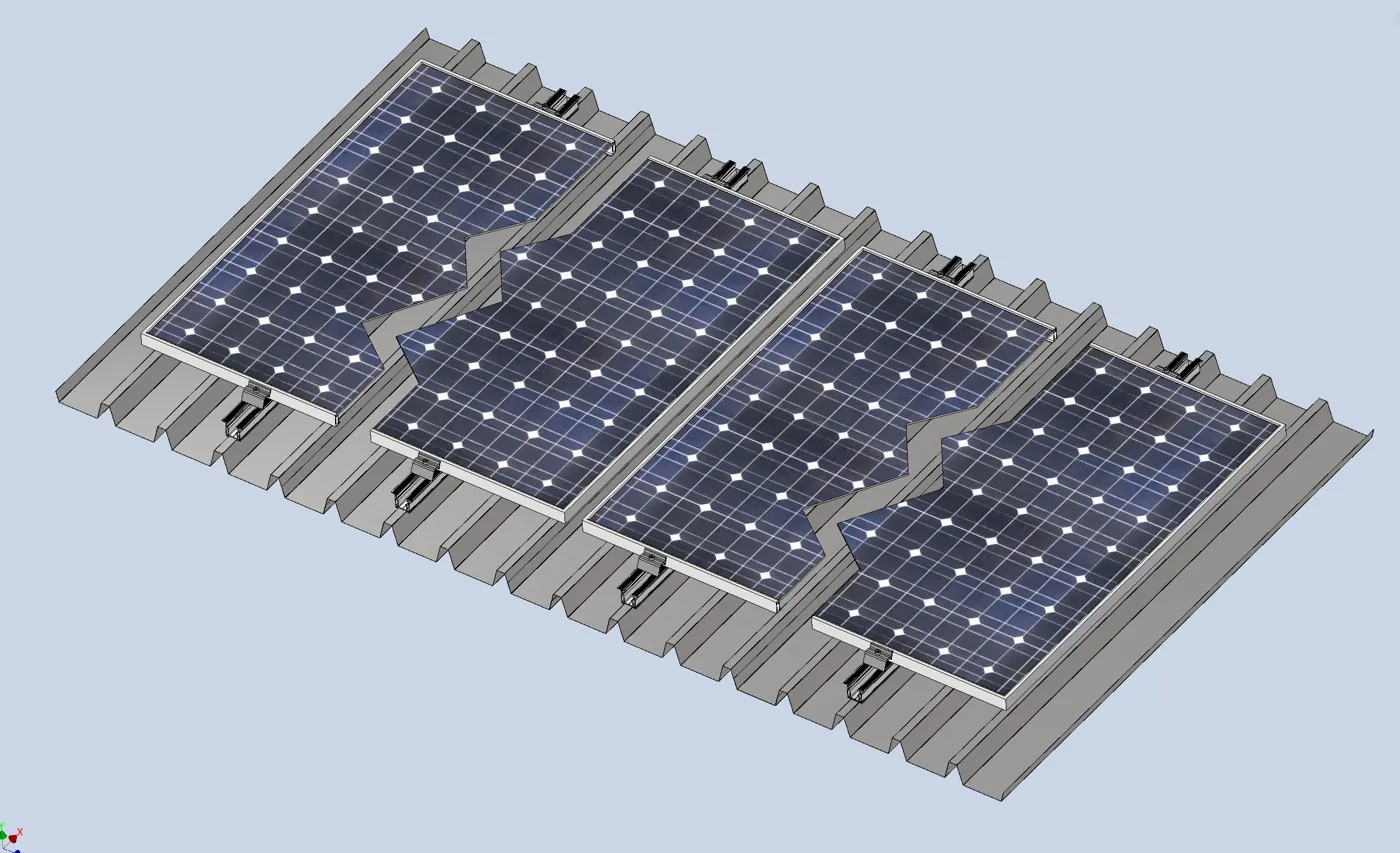

Lamiera grecata

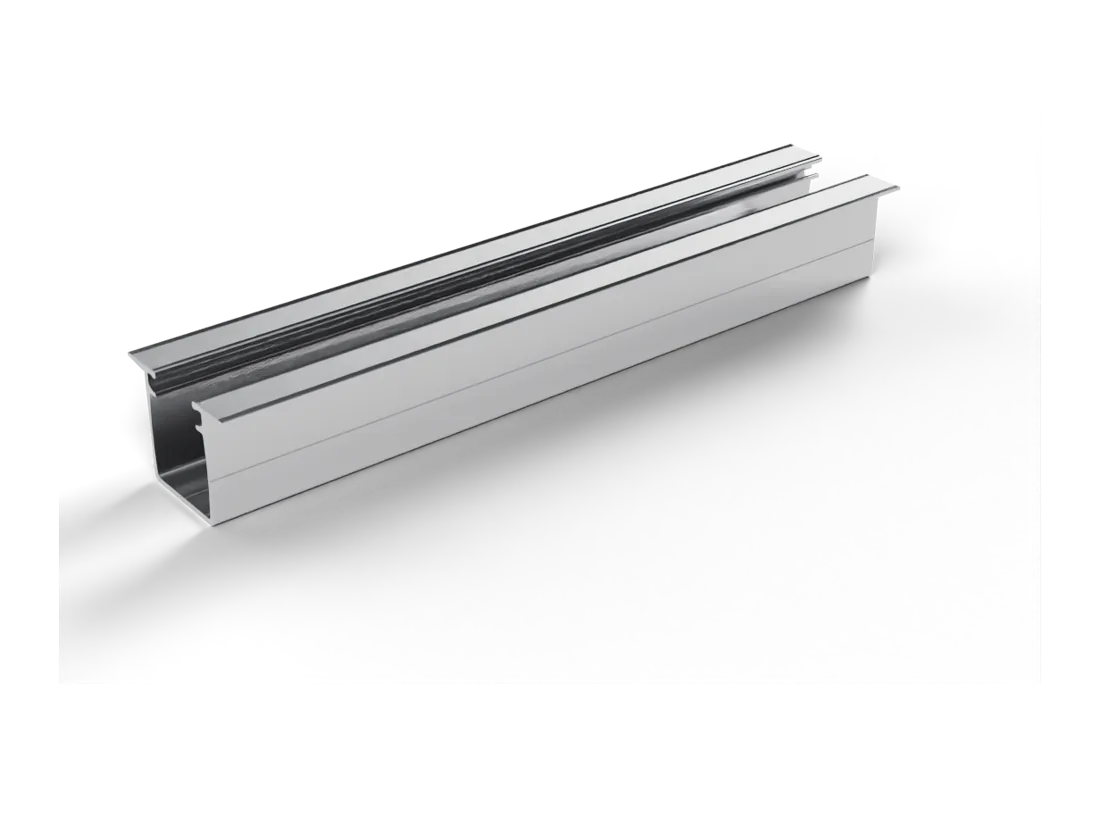

Rail H40 in verga, 6,4 m
End clamp

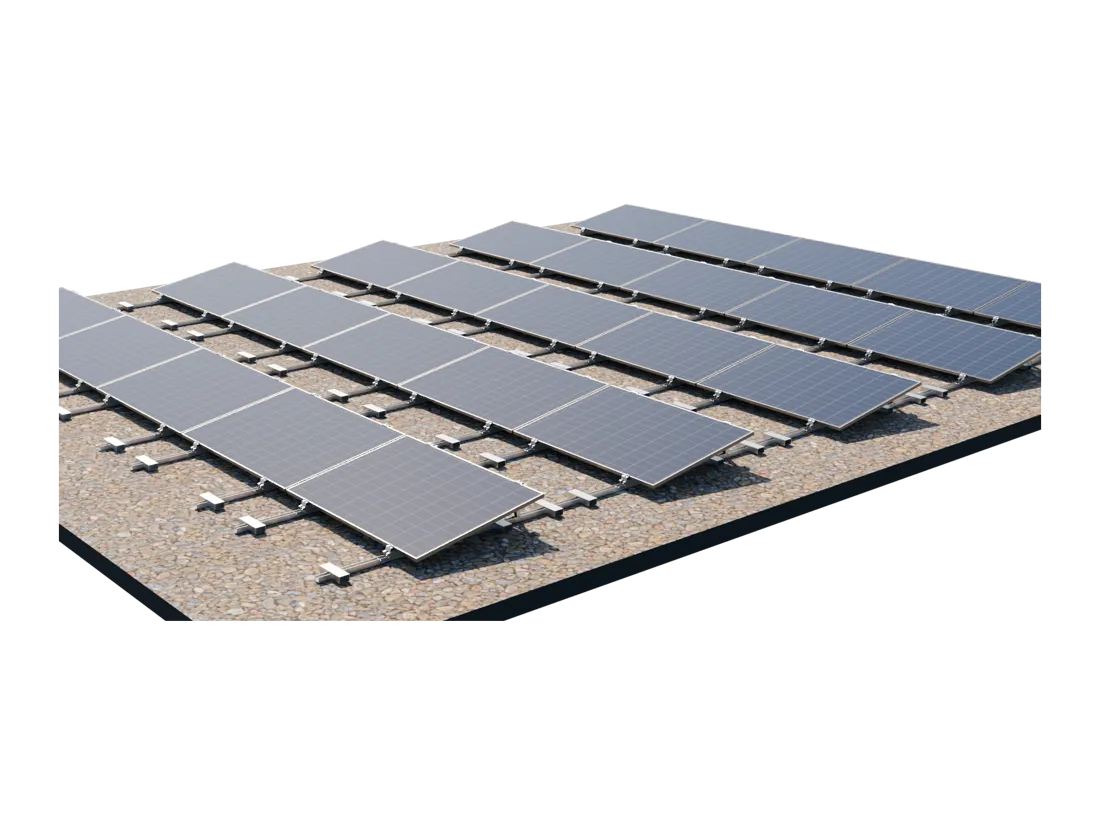

Triangoli, campo Sud
Giunzione per mini rail H25
Hook base corta

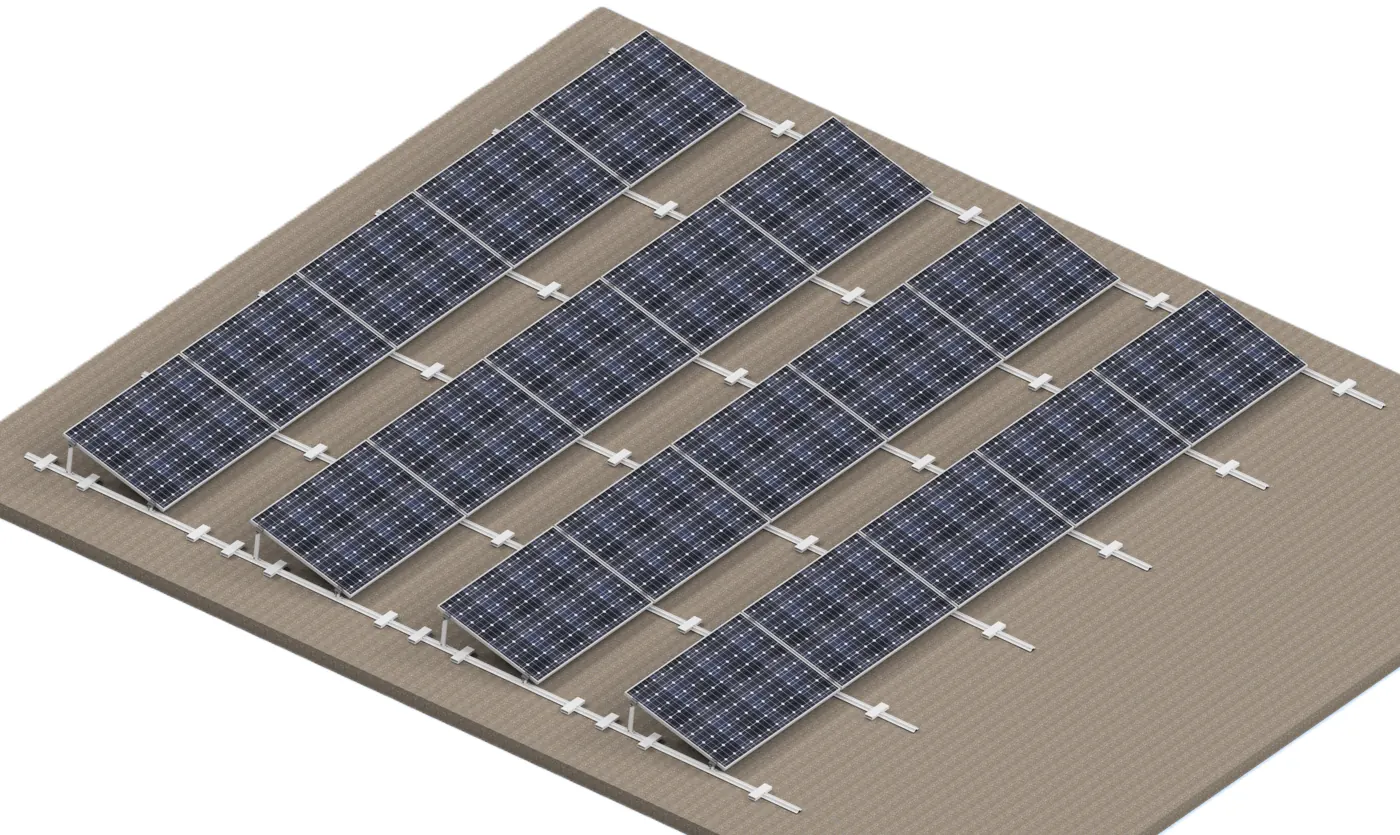

Tower New, Est-Ovest
Mini rail H25

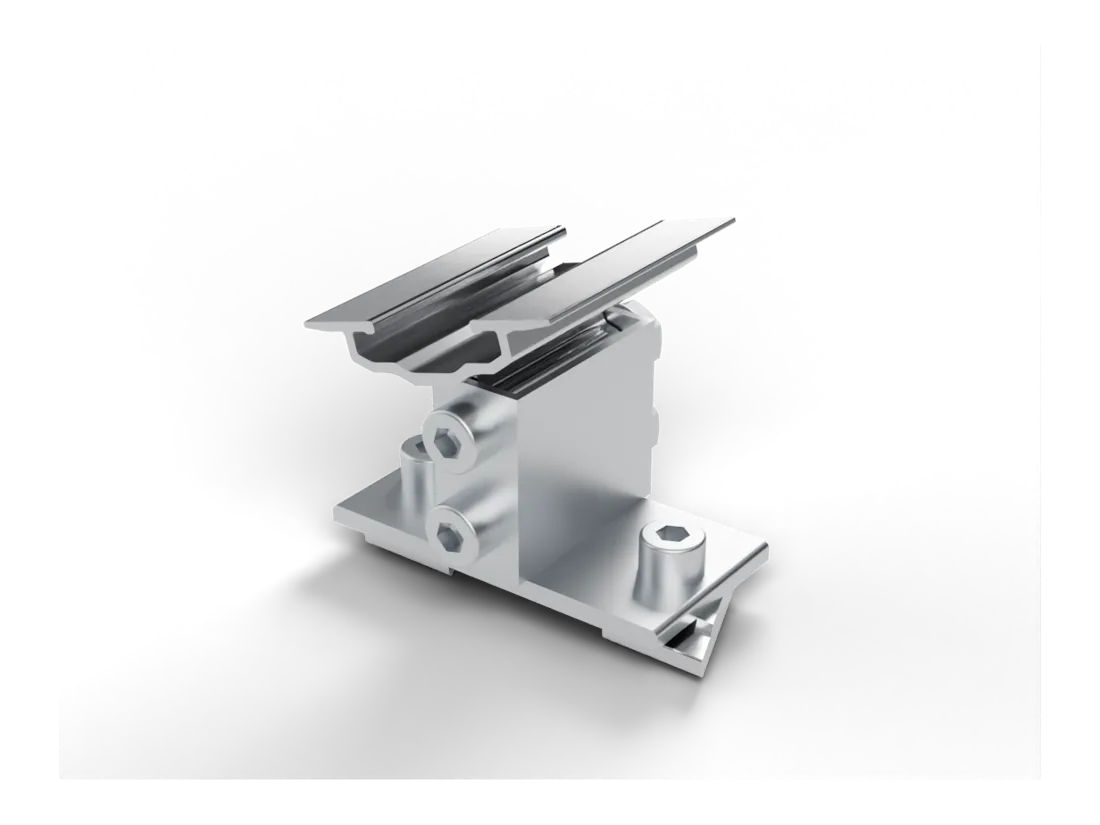

Appoggio anteriore CA
Hook con supporto retto per beam

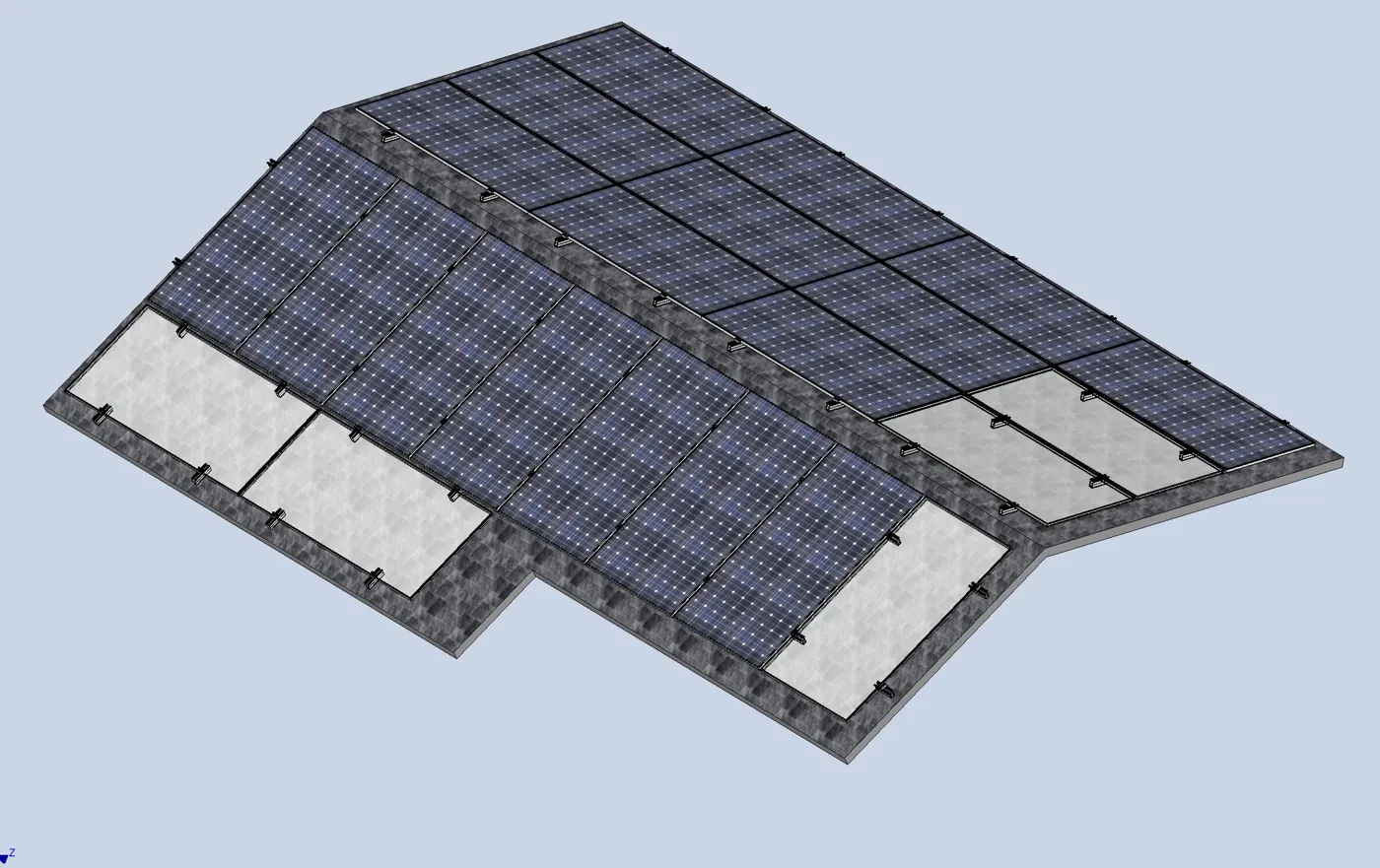

Guaine bituminose
Disegno, codice e prova di carico per ogni pezzo.
Lavoriamo profili in alluminio estruso con il metodo della meccanica di precisione. Ogni componente ha un disegno proprietario, un codice, tolleranze dichiarate e, per i pezzi critici, un report di prova interno.
Parliamo del tuo
prossimo impianto.
Lavoriamo al fianco degli installatori per scegliere il sistema giusto e risolvere in fretta ogni criticità di posa.
